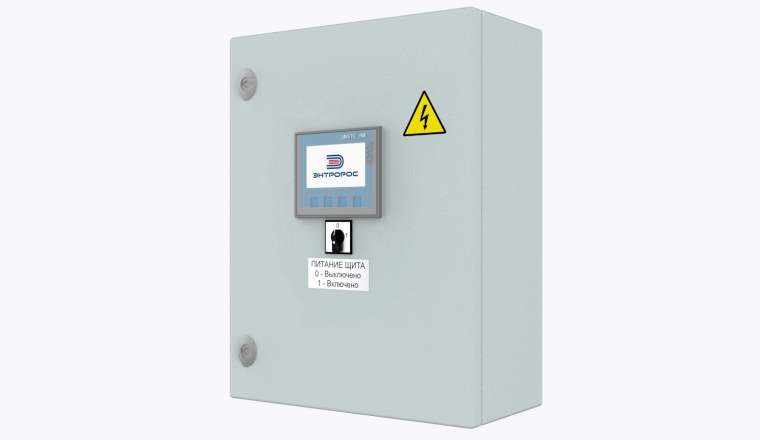

ЭНТРОМАТИК 121

Система управления ЭНТРОМАТИК 121, предназначена для управления контурами отопления и ГВС (до 3 различных контуров, задаваемых при настройке системы управления (СУ)) ЭНТРОМАТИК 121 обеспечивает погодозависимое регулирование температуры контуров отопления.

Может применяться как самостоятельно, так и в составе системы построенной на базе ЭНТРОМАТИК 120MS (с системой, построенной на базе ЭНТРОМАТИК 120.02MS не применяется)

Руководство по эксплуатации

Котельная автоматика

Функционал	До 3 КО, погодозависимое регулирование
Индикация/визуализация	HMI панель 4 дюйма
Применение	Индивидуально, или в составе ЭМ120MS
Диспетчеризация	Modbus TCP
Габариты	400x400x200

Описание

ЭНТРОМАТИК 121 является программно- аппаратным комплексом, построенным на базе программируемого логического контроллера (ПЛК) с использованием, в качестве процессорного модуля, модуль S7-1214.

В ПЛК установлено прикладное программное обеспечение (ПО) разработанное ООО ЭНТРОРОС, которое обеспечивает сбор и обработку всех данных заведенных в ПЛК, на основе которых построены алгоритмы работы контуров отопления (КО).

Функциональность ПО основана на принципе выработки управляющего воздействия, как реакции на события, приводящие к изменению состояния технологического процесса.

Основными задачами
ЭНТРОМАТИК 121 являются:

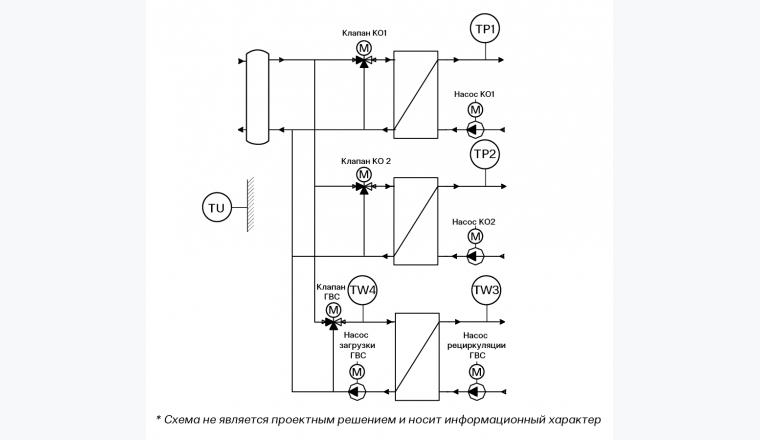

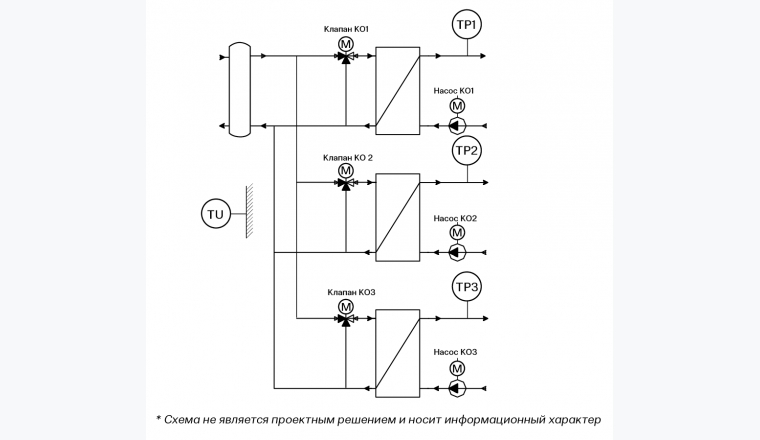

управление 3 КО или 2 КО и 1 контуром ГВС;
контроль и управление исполнительными механизмами;
визуализация ТП с помощью устройств ввода/ вывода информации;
обработка, систематизация и ведение журнала технологической информации.

Для реализации данных задач в ЭНТРОМАТИК 121 предусмотрено:

управление клапаном по алгоритмам управления, с параметрами, заданными оператором;
управление насосами в соответствии с заданным алгоритмом;
визуализация и отображение процессов регулирования с выводом параметров на панель оператора и на уровень диспетчерского управления.
