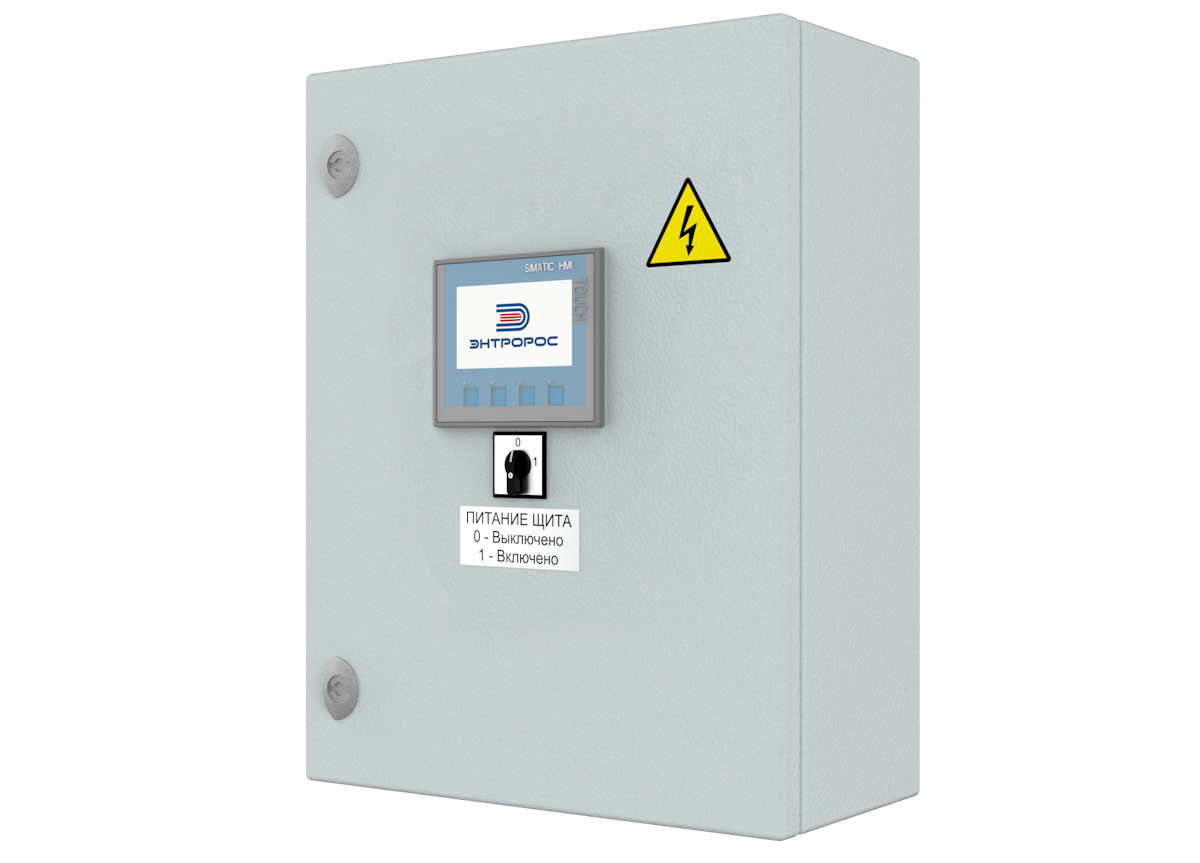

ЭНТРОМАТИК 122

Система управления ЭНТРОМАТИК 122 является расширенной версией ЭНТРОМАТИК 121, предназначена для управления контурами отопления, ГВС и контура подпитки (до 5 различных контуров, задаваемых при настройке системы управления). ЭНТРОМАТИК 122 обеспечивает погодозависимое регулирование температуры контуров отопления.

Может применяться как самостоятельно, так и в составе общей системы с автоматикой ЭНТРОМАТИК 120MS (с системой, построенной на базе ЭНТРОМАТИК 120.02MS не применяется).

Руководство по эксплуатации

Котельная автоматика

Функционал	До 5 КО, погодозависимое регулирование
Индикация/визуализация	HMI панель 4 дюйма
Применение	Индивидуально или в составе ЭМ120MS
Диспетчеризация	Modbus TCP
Габариты	500x600x200

Описание

ЭНТРОМАТИК 122 является программно- аппаратным комплексом, построенным на базе программируемого логического контроллера (ПЛК) с использованием, в качестве процессорного модуля, модуль S7-1214.

В ПЛК установлено прикладное программное обеспечение (ПО) разработанное ООО ЭНТРОРОС, которое обеспечивает сбор и обработку всех данных заведенных в ПЛК, на основе которых построены алгоритмы работы контуров отопления (КО).

Функциональность ПО основана на принципе выработки управляющего воздействия, как реакции на события, приводящие к изменению состояния технологического процесса (ТП).

Основными задачами
ЭНТРОМАТИК 122 являются:

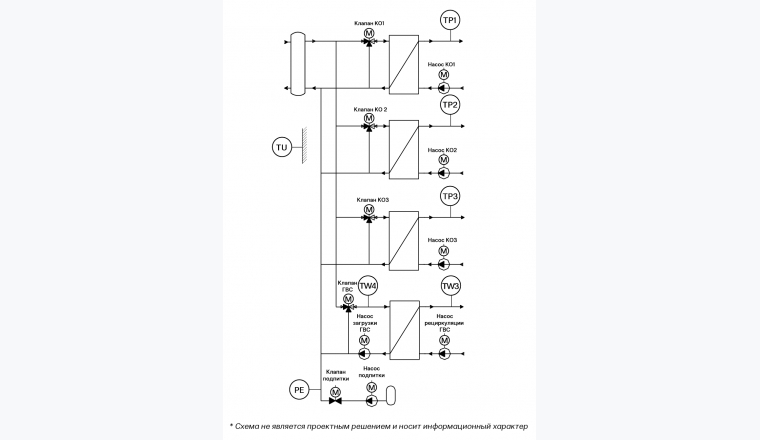

управление 5 КО или 4 КО и 1 контуром ГВС;
контроль и управление исполнительными механизмами;
визуализация ТП с помощью устройств ввода/ вывода информации;
обработка, систематизация и ведение журнала технологической информации.

Для реализации данных задач в ЭНТРОМАТИК 122 предусмотрено:

управление клапаном по алгоритмам управления, с параметрами, заданными оператором;
управление насосами в соответствии с заданным алгоритмом;
визуализация и отображение процессов регулирования с выводом параметров на панель оператора и на уровень диспетчерского управления.
