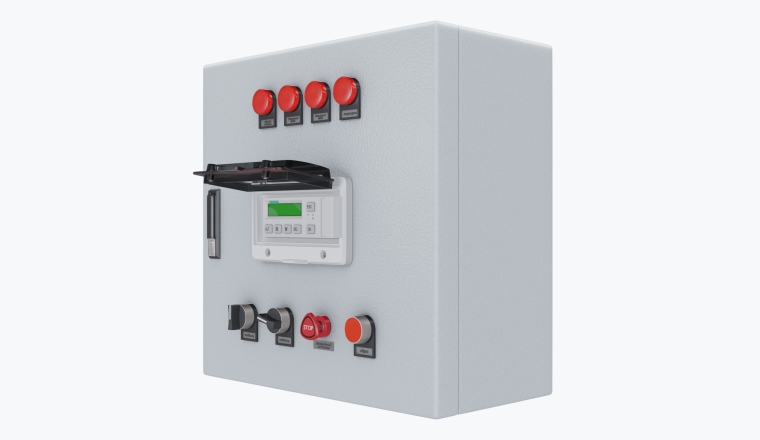

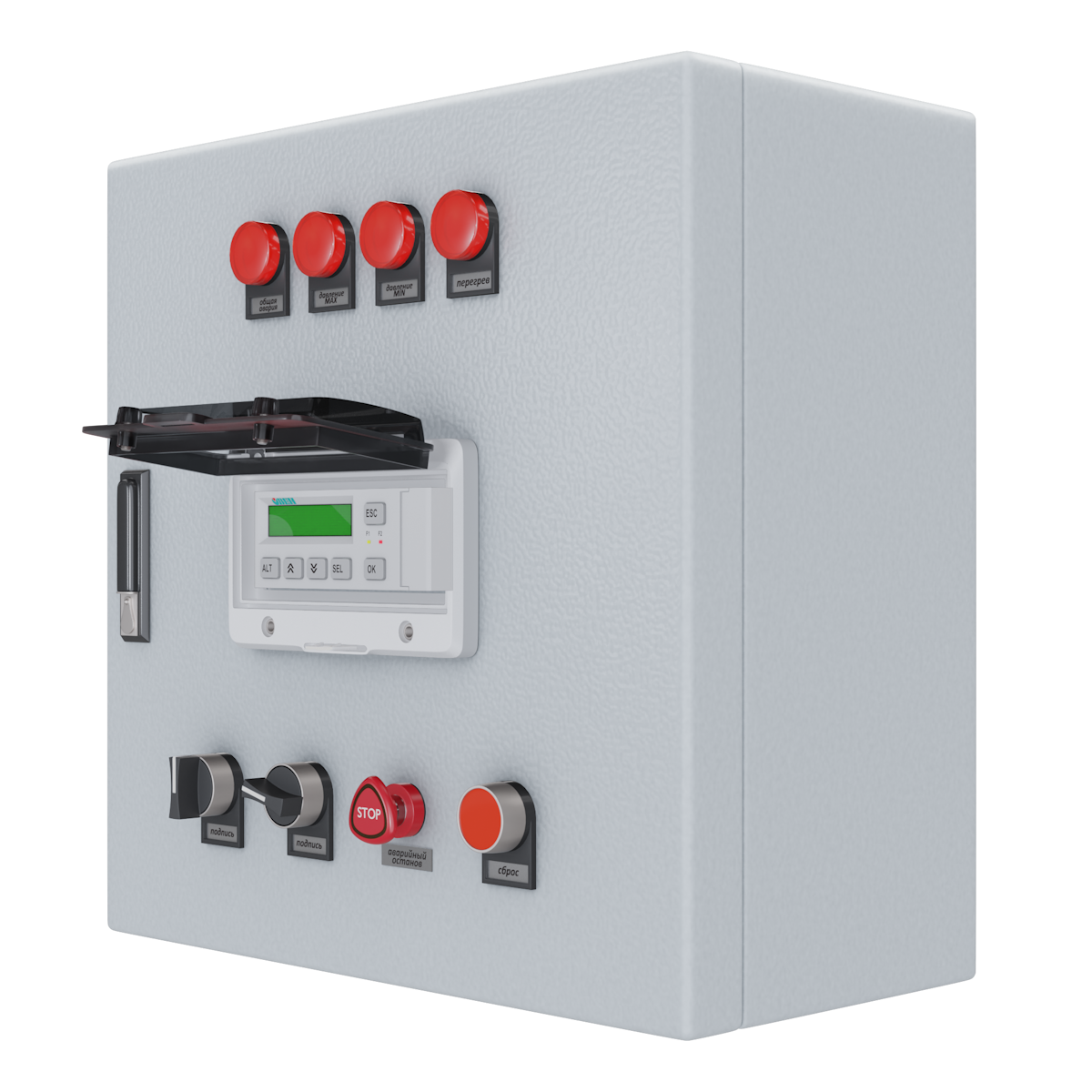

ЭНТРОМАТИК 130.1

Система управления ЭНТРОМАТИК 130.01 предназначена для управления котлом, а также для защиты котла при возникновении критических значений давления (при установке дополнительных реле давления) и температуры (при установке модулей ТР120).

Алгоритм прибора обеспечивает:

поддержание заданной температуры подачи в трубопроводе за котлом;
управление котловыми насосами;
поддержание температуры на входе в котел;
возможность интеграции в каскад (подключение к ЭНТРОМАТИК 130.02);
контроль аварий котла и насосов.

Информация о контроллере Руководство по эксплуатации

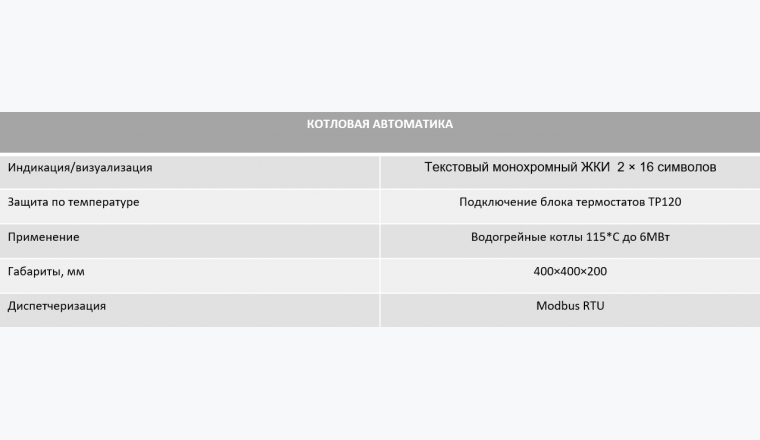

Котельная автоматика

Защита по температуре	Подключение блока термостатов TP120
Индикация/визуализация	Текстовый монохромный ЖКИ 2 х 16 символов
Применение	Водогрейные котлы 115*С до 6 МВт
Диспетчеризация	Modbus RTU
Габариты	400x400x200

Описание

Система управления ЭНТРОМАТИК 130.01 предназначена для управления одним котлом и его вспомогательным оборудованием.

ЭНТРОМАТИК 130.01 является программно-аппаратным комплексом, который построен на базе релейной логики (Цепь безопасности) и программируемого логического контроллера (ПЛК) с использованием, в качестве процессорного модуля, КТР121.24.01.10 с предустановленным программным обеспечением

Основными задачами
ЭНТРОМАТИК 130.1 являются:

контроль и управление исполнительного механизма КА;
контроль и поддержание заданной температуры в котловом контуре.

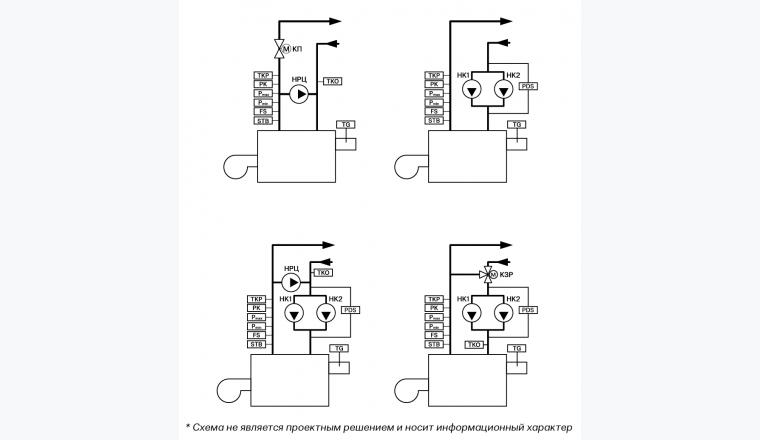

Для реализации данных задач в ЭНТРОМАТИК 130.1 предусмотрено:

управление ступенчатыми и модулируемыми горелками (управление дискретными сигналами);
управление циркуляционным или трехходовым смесительным клапаном для поддержания температуры обратного потока воды котла;
управление котловыми насосами;
регулирование температуры подающего теплоносителя;
контроль давления теплоносителя.
