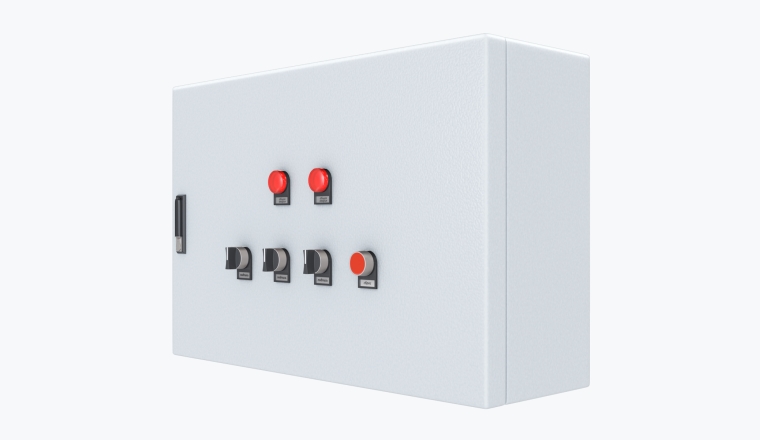

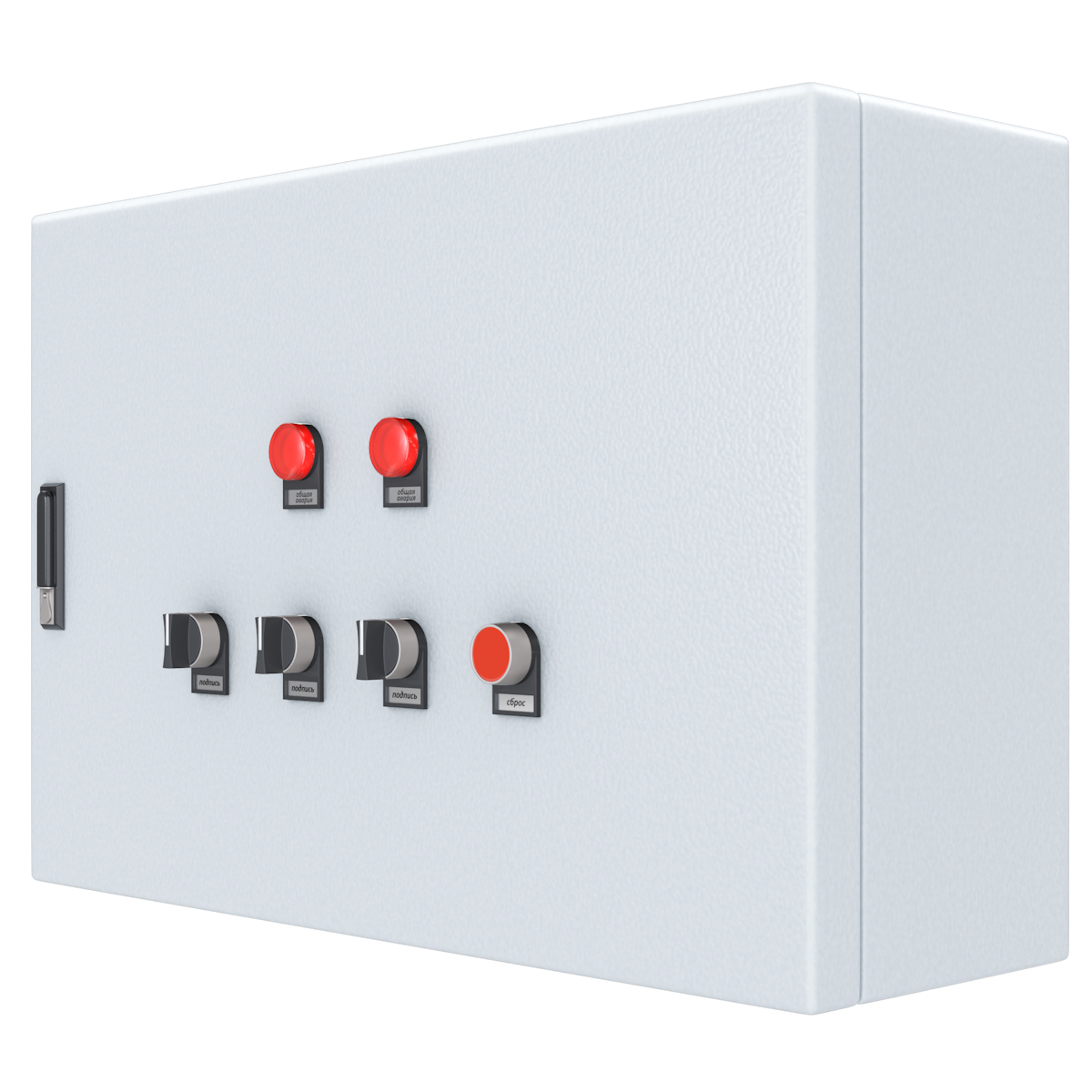

ЭНТРОМАТИК 130.3

Система управления ЭНТРОМАТИК 130.03 предназначена для работы совместно с каскадным регулятором ЭНТРОМАТИК 130.02 и управления закрытыми контурами ГВС и отопления.

Автоматика может выполнять следующие функции:

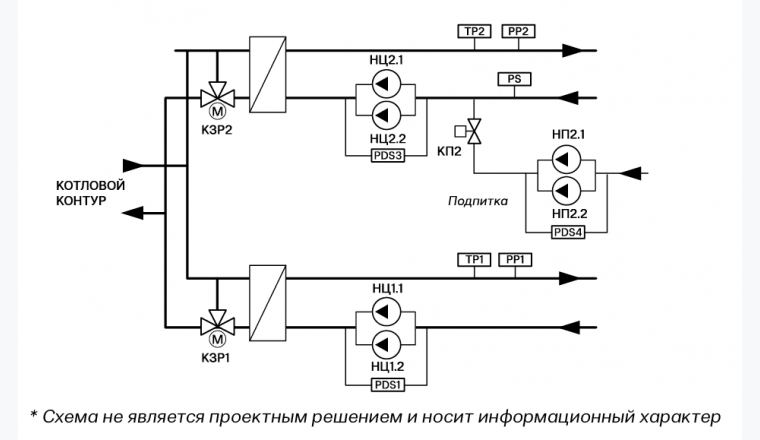

Управление контурами отопления и ГВС в следующих комбинациях:

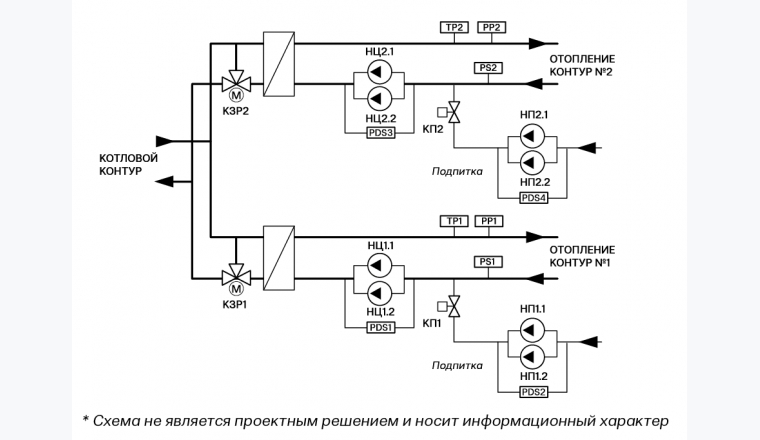

ГВС + отопление; – Отопление + отопление; – ГВС + ГВС;
Погодозависимое регулирование в контурах отопления;
Контроль давления в контурах;
Работа на сниженной уставке в ночное время, выходные дни и будни;
Управление группой двух циркуляционных насосов каждого контура;
Управление подпиткой контуров;
Сигнализация аварий

Информация о контроллере Руководство по эксплуатации

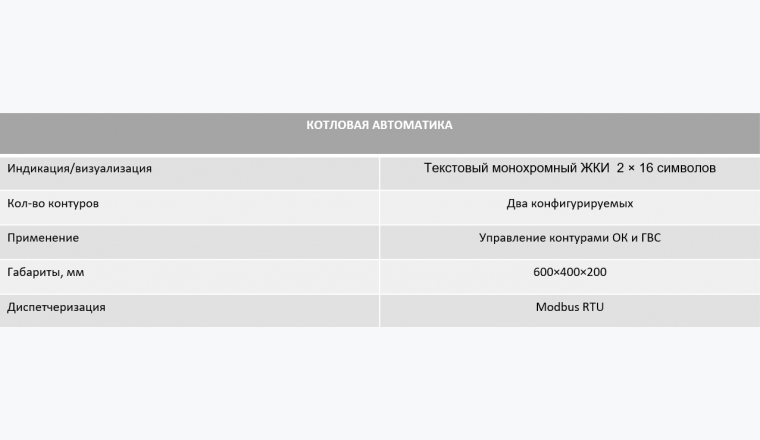

Котельная автоматика

Количкство контуров	Два конфигурируемых
Индикация/визуализация	Текстовый монохромный ЖКИ 2 х 16 символов
Применение	Управление контурами ОК и ГВС
Диспетчеризация	Modbus RTU
Габариты	600x400x200

Описание

Система управления ЭНТРОМАТИК 130.03 предназначена для работы совместно с ЭНТРОМАТИК 130.02 и управления закрытыми контурами ГВС и отопления. Один ЭНТРОМАТИК 130.03 управляет двумя контурами. К одной системе ЭНТРОМАТИК 130.02 можно подключать до двух ЭНТРОМАТИК 130.03, образуя многоконтурную систему из четырех контуров отопления и ГВС в различных комбинациях.

ЭНТРОМАТИК 130.03 является программно-аппаратным комплексом, который построен на базе релейной логики (Цепь безопасности) и программируемого логического контроллера (ПЛК) с использованием, в качестве процессорного модуля, КТР121.24.03.20 с предустановленным программным обеспечением

Основными задачами
ЭНТРОМАТИК 130.3 являются:

контроль и управление ИМ;
контроль и поддержание заданной температуры контурах отопления и ГВС.

Для реализации данных задач в ЭНТРОМАТИК 130.3 предусмотрено:

поддержание температуры в контурах отопления и ГВС с помощью трехходового клапана;
погодозависимое регулирование уставки температуры в контурах отопления;
управление группой двух циркуляционных насосов каждого контура;
управление подпиткой контуров с помощью подпиточных насосов и клапаном подпитки;
контроль давления теплоносителя в общем трубопроводе по верхнему и нижнему уровню.
