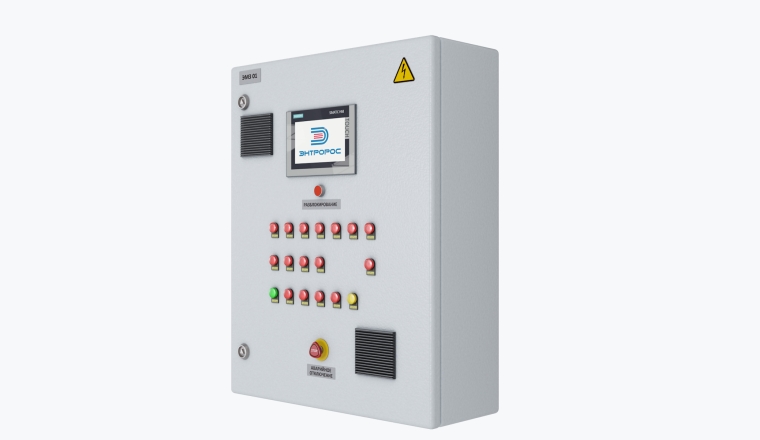

ЭНТРОМАТИК 301

Система управления ЭНТРОМАТИК 301, предназначена для управления котлом большой мощности ТТ300, а также для защиты котла при возникновении критических значений давления (при установке дополнительных реле давления), защиты по датчику потока, защиты от закипания, защиты от холодной обратки а также от высоких температур. ЭНТРОМАТИК 301 реализует каскадное управление котельной большой мощности а также летний режим работы котельной с использованием гидрострелки с помощью ЭНТРОМАТИК 300М.

Руководство по эксплуатации

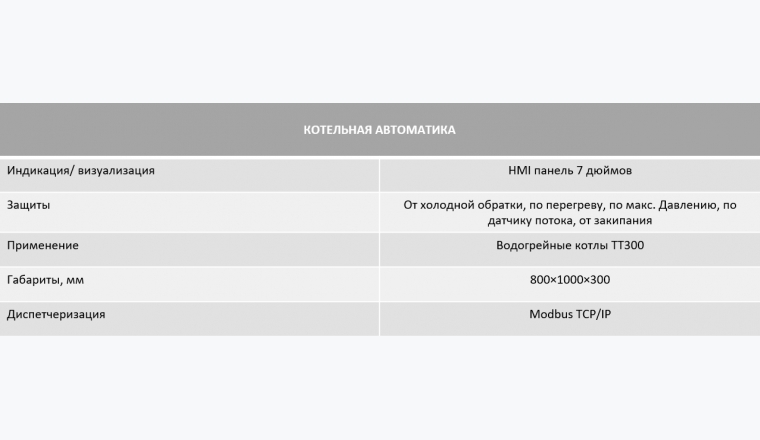

Котельная автоматика

Каскад	От холодной обратки, по перегреву, по макс. Давлению, по датчику потока, от закипания
Индикация/визуализация	HMI панель 7 дюймов
Применение	Водогрейные котлы TT300
Диспетчеризация	Modbus TCP/IP
Габариты	800x1000x300

Описание

Система автоматики построена в едином исполнении и включает в себя все возможные варианты построения схемы котла ТТ300, в зависимости от мощности и заказных характеристик, разделение функций управления исполнительными механизмами (ИМ) реализуется на базе релейной логики на уровни ЩР2 (щита котлоагрегата).

ЭНТРОМАТИК 301 является программно-аппаратным комплексом, который построен на базе релейной логики (Цепь безопасности) и программируемого логического контроллера (ПЛК) с использованием, в качестве процессорного модуля, CPU 1510SP-1 PN (6ES7510-1DJ01-0AB0). В ПЛК установлено прикладное программное обеспечения (ПО), которое разработано ООО ЭНТРОРОС.

Прикладное ПО обеспечивает сбор и обработку всех данных заведенных в ПЛК, на основе которых построены алгоритмы работы котла ТТ300. Функциональность ПО основано на принципе выработки управляющего воздействия, как реакции на события, приводящие к изменению состояния технологического процесса (ТП).

Основными задачами
ЭНТРОМАТИК 301 являются:

контроль и управление ИМ котла большой мощности ТТ300;
визуализация ТП с помощью устройств ввода/ вывода информации;
контроль и поддержание заданной температуры в водогрейном контуре;
обработка, систематизация и журналирование технологической информации.

Для реализации данных задач в ЭНТРОМАТИК 301 предусмотрено:

управление запорным клапаном котла по алгоритмам управления, с параметрами, заданными оператором;
поддержание температуры водогрейного контура котла ТТ300 с помощью горелки по программе регулирования, с параметрами, заданными оператором;
управление подпиточными котловыми насосами в соответствии алгоритмом защиты котла ТТ300;
управление циркуляционными котловыми насосами в соответствии алгоритмом работы котла в отопительном и летнем режиме работы котла ТТ300.
