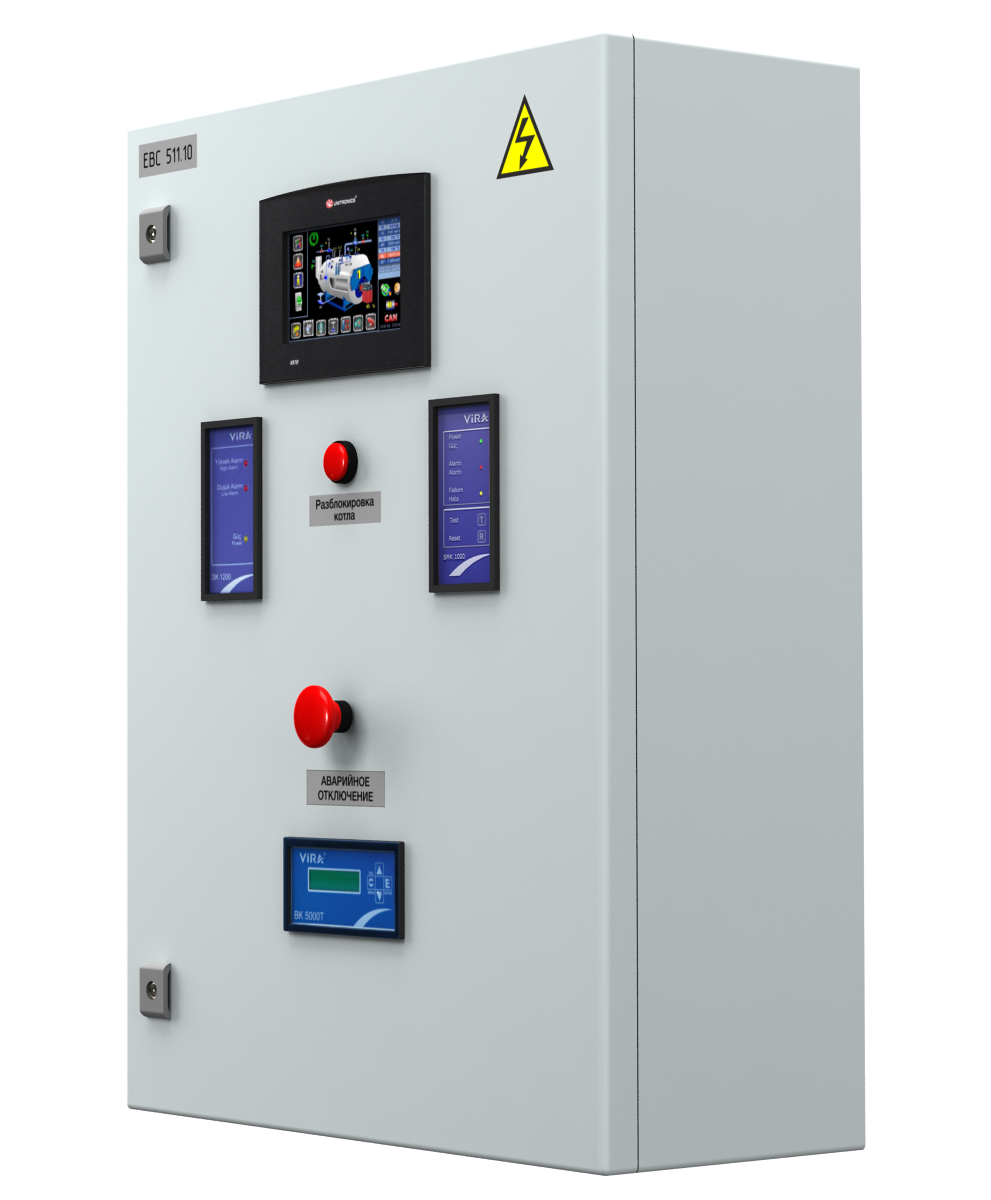

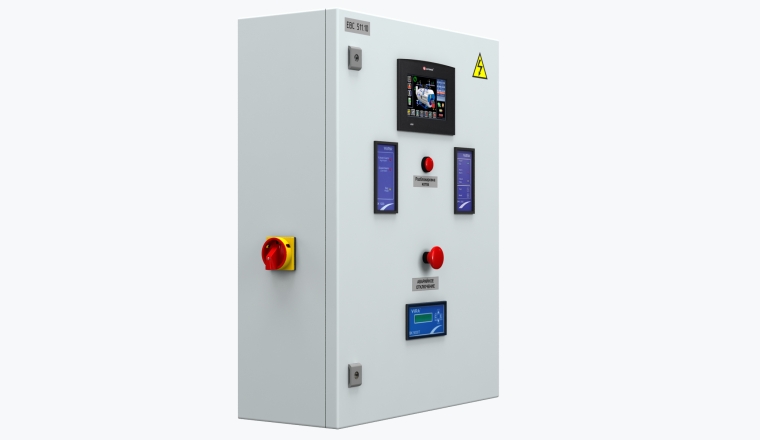

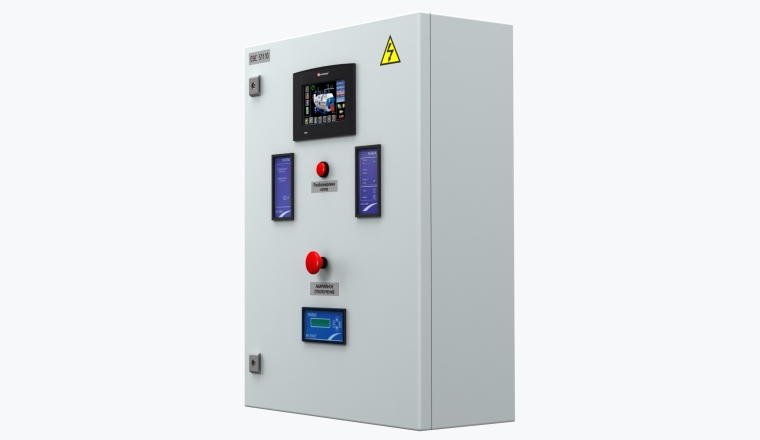

ЭНТРОМАТИК EBC511.10

Система управления ЭНТРОМАТИК EBC511.10 предназначена для управления паровым котлом, а также для защиты котла при возникновении критических значений давления, уровня, электропроводности.

В зависимости от конфигурации, автоматика управляет подпиткой, верхней продувкой, нижней продувкой, шибером, горелкой.

Котельная автоматика

Поделючаемые типы горелок (конфигурируемый)	Двухступенчатые, Модулируемые дискретными сигналами "БОЛЬШЕ/МЕНЬШЕ"
Индикация/визуализация	ЖК дисплей
Контроль уровня (конфигурируемый)	Двухпозиционным клапоном, Модулирующим клапаном сигналами ОТКР/ЗАКР, насосами с ПЧ
Диспетчеризация	Modbus RTU
Габариты	600x800x250

Описание

Система управления ЭНТРОМАТИК EBC511.10 является программно-аппаратным комплексом, построенным на базе релейной логики (Цепь безопасности) и программируемого логического контроллера (ПЛК) V570. В ПЛК установлено все прикладное программное обеспечения (ПО) разработанное ООО ЭНТРОРОС, которое обеспечивает сбор и обработку всех данных заведенных в ПЛК, на основе которых построены алгоритмы работы ПКА.

Функциональность ПО основана на принципе выработки управляющего воздействия, как реакции на события, приводящие к изменению состояния технологического процесса.

Основными задачами ЭНТРОМАТИК EBC511.10 являются:

контроль и управление ИМ ПКА;
визуализация технологических процессов;
контроль и управление ИМ ПКА;
визуализация технологических процессов с помощью устройств ввода / вывода информации;
контроль и поддержание заданного давления пара;
контроль и поддержание заданного уровня котла;
обработка, систематизация и ведение журнала технологической информации.

Для реализации данных задач в ЭНТРОМАТИК EBC511.10 предусмотрено:

двухпозиционное управление уровнем воды с функцией максимального уровня;
модулируемое управление уровнем воды с функцией максимального уровня;
управление двухступенчатой горелкой;
управление трехступенчатой горелкой;
управление модулируемой горелкой;
управление двумя подпиточными насосами по открытию клапана подпитки (параллельный режим);
управление двумя подпиточными насосами дискретно по уровню воды в котле;
частотное управление двумя подпиточными насосами;
котловой парозапорный клапан с функцией интегральной защиты;
управление экономайзером.
