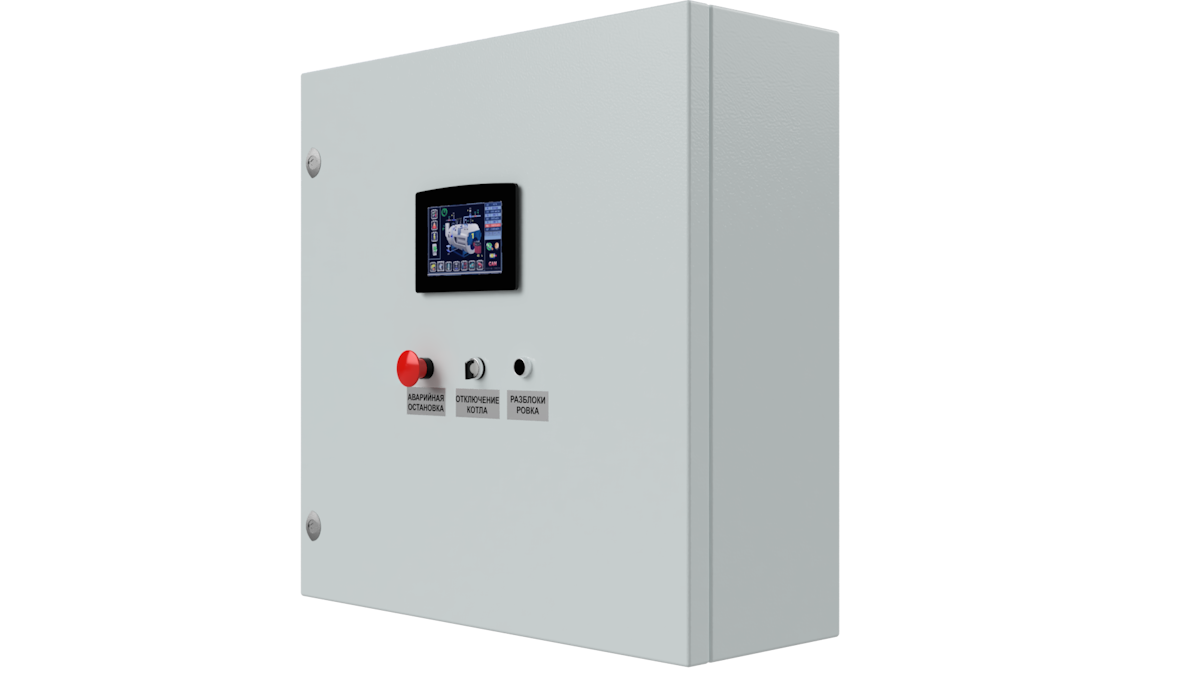

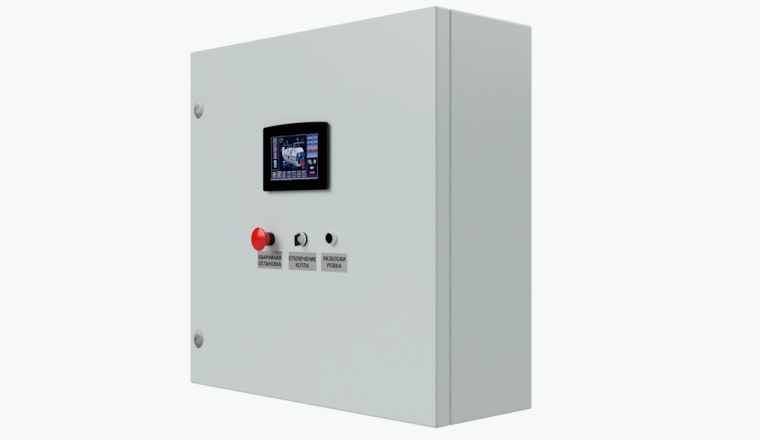

ЭНТРОМАТИК ЕBС701.10

Система управления ЭНТРОМАТИК EBC701.10 предназначена для управления паровым котлом, а также для защиты котла при возникновении критических значений давления, уровня, электропроводности.

В зависимости от конфигурации, автоматика управляет подпиткой, верхней продувкой, нижней продувкой, пароперегревателем, шибером, горелкой

Руководство по эксплуатации

Котельная автоматика

Подключаемые типы горелок (конфигурируемый)	Двухступенчатые, Модулируемые дискретными сигналами "БОЛЬШЕ/МЕНЬШЕ" или сигналом 4...20 мА
Контроль уровня (конфигурируемый)	Двухпозиционным клапаном, Моделирующим клапаном сигналами ОТКР/ЗАКР или сигналом 4...20 мА, насосами с ПЧ
Индикация/визуализация	ЖК-дисплей
Пароперегреватель (конфигурируемый)	С контролем теипературы перегретого пара или перепускной линией
Диспетчеризация	Modbus TCP/IP, Modbus RTU
Габариты	600x800x300

Описание

Система управления ЭНТРОМАТИК EBC701(711) является программно-аппаратным комплексом, построенным на базе релейной логики (Цепь безопасности) и программируемого логического контроллера (ПЛК) V700. В ПЛК установлено все прикладное программное обеспечения (ПО) разработанное ООО ЭНТРОРОС, которое обеспечивает сбор и обработку всех данных заведенных в ПЛК, на основе которых построены алгоритмы работы ПКА.

Функциональность ПО основана на принципе выработки управляющего воздействия, как реакции на события, приводящие к изменению состояния технологического процесса.

От холодной обратки, по перегреву, по макс. Давлению, по датчику потока, от закипания

Основными задачами
ЭНТРОМАТИК EBC701 являются:

контроль и управление ИМ ПКА;
визуализация технологических процессов;
контроль и управление ИМ ПКА;
визуализация технологических процессов с помощью устройств ввода / вывода информации;
контроль и поддержание заданного давления пара;
контроль и поддержание заданного уровня котла;
обработка, систематизация и ведение журнала технологической информации;
контроль и управление заданной температуры пара.

Для реализации данных задач в ЭНТРОМАТИК EBC701 предусмотрено:

режим удаленного управления системой, который позволяет удаленно с диспетчерского пункта изменять установки регулируемых параметров и настроечных данных. Местный режим управления, отменяет возможность вышеизложенных функций, только визуализация процессов;
двухпозиционное управление уровнем для паровых котлов;
модулируемое управление уровнем воды для паровых котлов;
управление двухступенчатой горелкой для паровых котлов;
управление модулируемой горелкой для паровых котлов;
управление двумя подпиточными насосами параллельно клапану подпитки для паровых котлов;
управление двумя подпиточными насосами дискретно по уровню воды в котле;
частотное управление двумя подпиточными насосами для паровых котлов;
котловой парозапорный клапан с функцией интегральной защиты от падения давления;
управление экономайзером;
управление пароперегревателем.
