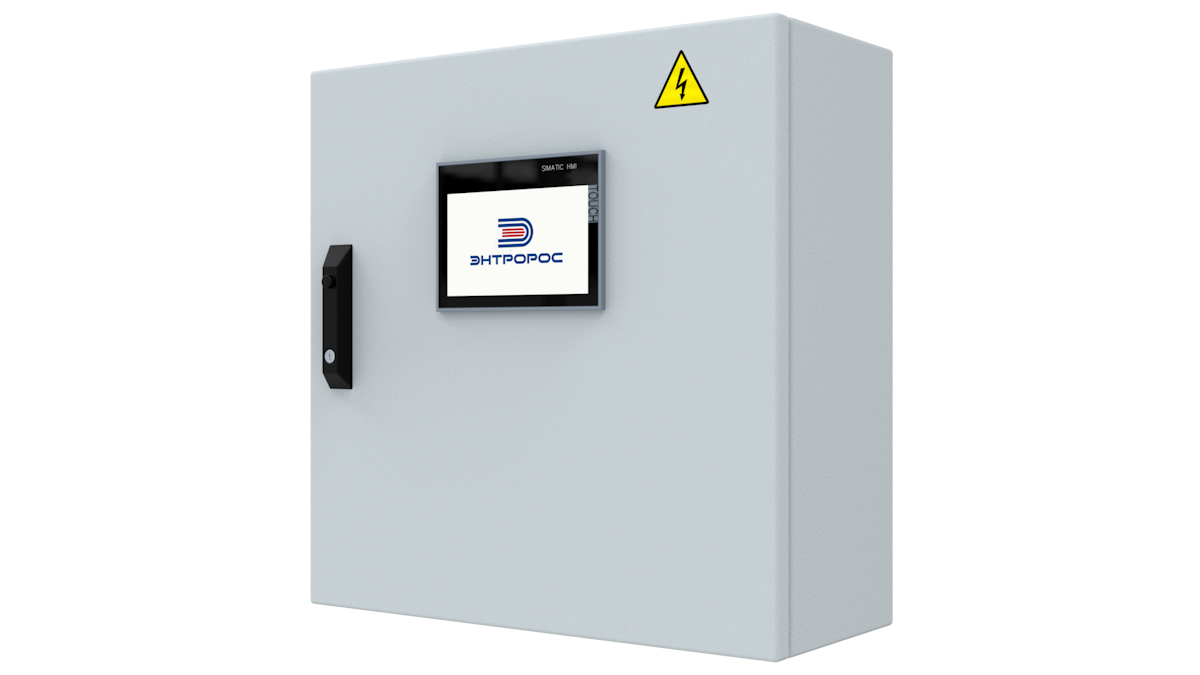

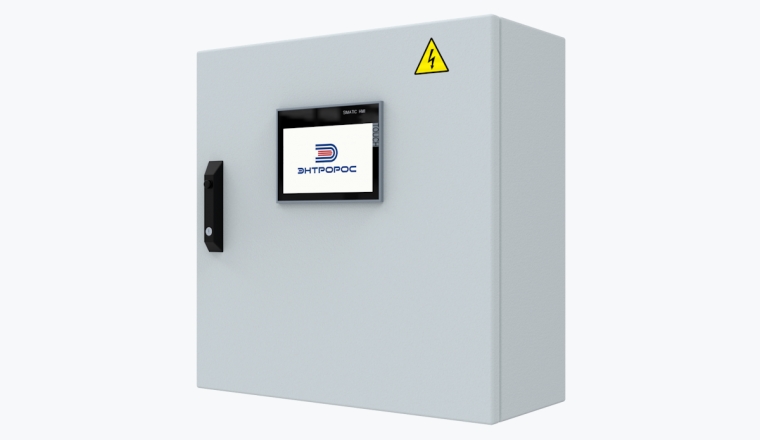

ЭНТРОМАТИК ESC 1501

Система управления ЭНТРОМАТИК ESC1501 предназначена для управления каскадом котлов, а также для управления двумя деаэраторами. ЭНТРОМАТИК ESC1501 может управлять до 16 СУ EBC1200 и ЭНТРОМАТИК EBC1500 в различных комбинациях.

Руководство по эксплуатации

Котельная автоматика

Каскад	До 16 котлов TT250, TT200
Индикация/визуализация	HMI панель 10 дюйма
Управление деаэраторами	2 деаэратора
Диспетчеризация	Modbus TCP/IP
Габариты	600x600x250

Описание

Система управления ЭНТРОМАТИК ESC1501 является программно-аппаратным комплексом, построенным на базе программируемого логического контроллера (ПЛК) с использованием, в качестве процессорного модуля CPU 1510SP-1 PN (6ES7510-1DJ01-0AB0).

В ПЛК установлено прикладное программное обеспечения (ПО), которое разработано ООО ЭНТРОРОС, которое обеспечивает сбор и обработку всех данных заведенных в ПЛК, управление каскадом паровых котлов, а также двумя деаэраторами.

Основными задачами ЭНТРОМАТИК EBC1501 являются:

контроль и управление каскадом паровых котлов, работающих по заданному давлению пара или по заданному расходу пара;
контроль и управление исполнительными механизмами деаэраторов;
визуализация технологических процессов с помощью устройств ввода / вывода информации;
контроль и поддержание заданного давления пара на выходе котельной;
контроль и поддержание уровня воды в деаэраторных установках;
обработка, систематизация и ведение журнала технологической информации.

Для реализации данных задач в ЭНТРОМАТИК EBC1501 предусмотрено:

управление клапанами-регуляторами уровня воды на деаэраторах согласно алгоритмам управления, с параметрами, заданными оператором;
поддержание давления пара на выходе котельной с помощью управления модулируемыми горелками отдельных паровых котлов в составе каскадного регулятора по программам регулирования, с параметрами, заданными оператором;
визуализация и отображение процессов регулирования с выводом параметров на панель оператора и на уровень диспетчерского управления;
реализация системы сообщений и ведение журнала всех событий.
