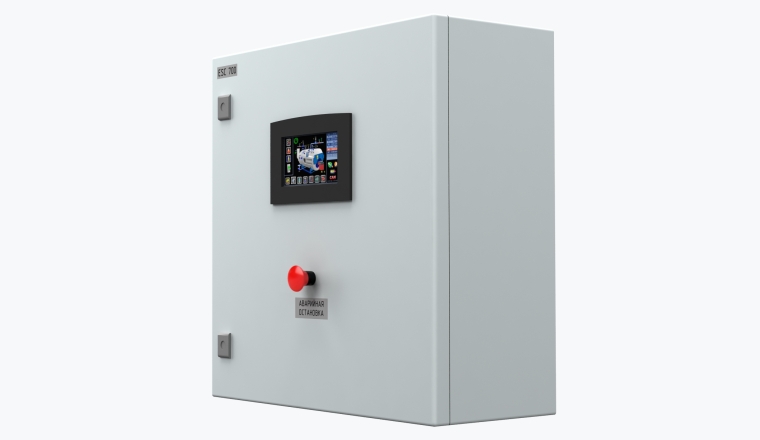

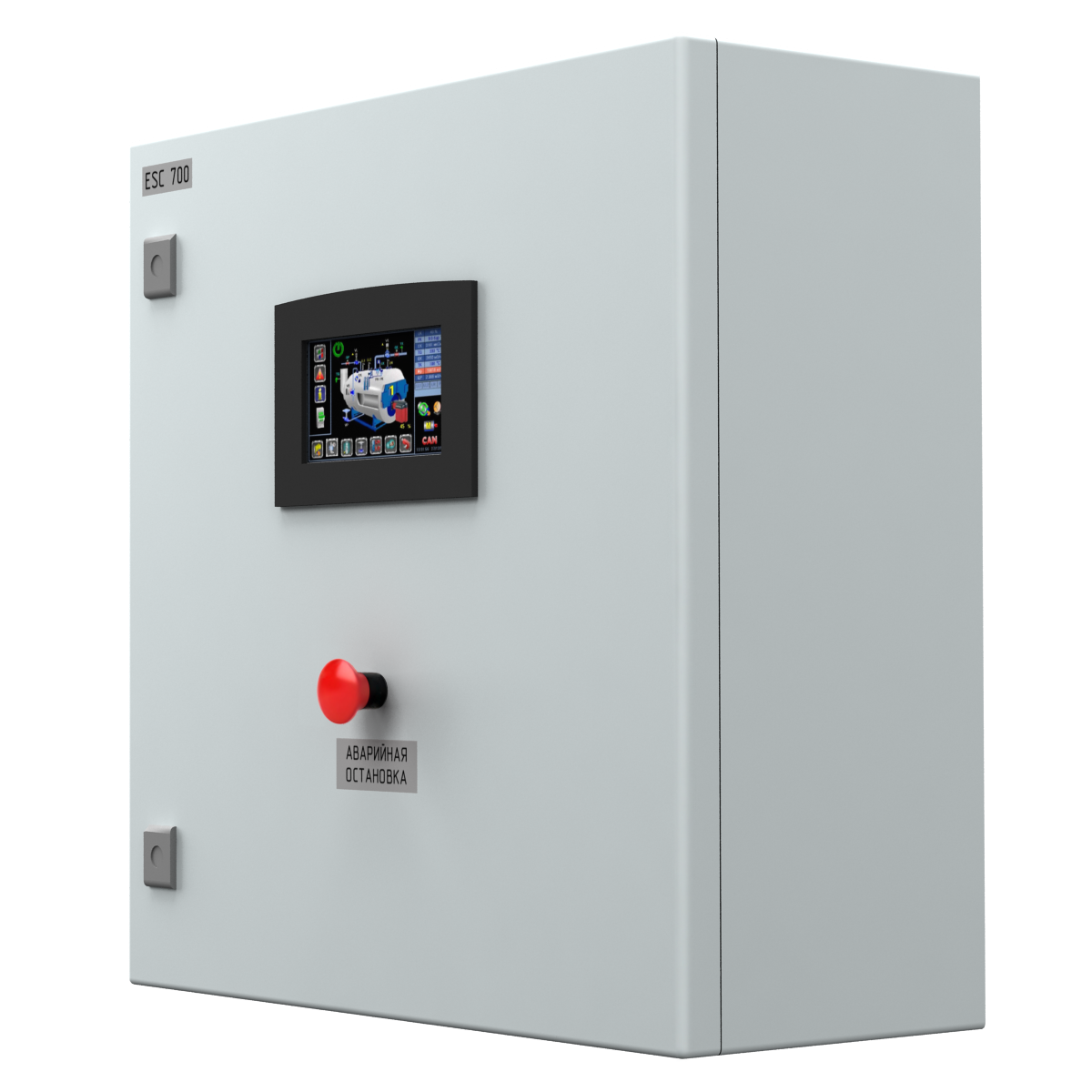

ЭНТРОМАТИК ЕSС700.10

Система управления ЭНТРОМАТИК ESC700.10 предназначена для управления деаэратором, конденсатной емкостью, охладителем дренажа, каскадом котлов в много котловой установке (максимально 6 котлов).

Руководство по эксплуатации

Котельная автоматика

Номинальное напряжение питания переменного тока	220 В
Допускаемые отклонения напряжения питания	от --5 до +5 %
Частота	от 48 до 52 Гц
Потребляемая мощность	Не более 300 Вт
Масса	35 кг
Габариты	600x600x250

Описание

Система управления ЭНТРОМАТИК ESC700.10 является программно-аппаратным комплексом, построенным на базе релейной логики (Цепь безопасности) и программируемого логического контроллера (ПЛК) V700. В ПЛК установлено все прикладное программное обеспечения (ПО) разработанное ООО ЭНТРОРОС. ПО обеспечивает сбор и обработку всех данных заведенных в ПЛК, на основе которых построены алгоритмы работы автоматики. Функциональность ПО основана на принципе выработки управляющего воздействия, как реакции на события, приводящие к изменению состояния технологического процесса.

Основными задачами ЭНТРОМАТИК ESC700.10 являются:

контроль и управление ИМ деаэратора;
контроль и управление ИМ конденсатной емкости;
контроль и управление ИМ охладителя дренажа;
каскадное управление много котловой установкой;
визуализация технологических процессов;
визуализация технологических процессов с помощью устройств ввода / вывода информации;
контроль и поддержание заданного давления пара в деаэраторе;
контроль и поддержание заданного уровня в деаэраторе;
обработка, систематизация и ведение журнала технологической информации.
контроль и управление заданной температуры в деаэраторе.

Для реализации данных задач в ЭНТРОМАТИК ESC700.10 предусмотрено:

режим удаленного управления системой, который позволяет удаленно с диспетчерского пункта изменять установки регулируемых параметров и настроечных данных. Местный режим управления, отменяет возможность вышеизложенных функций, только визуализация процессов;
двухпозиционное управление уровнем деаэратора;
модулируемое управление уровнем воды деаэратора;
двухпозиционное управление давлением деаэратора;
модулируемое управление давлением деаэратора;
двухпозиционное управление клапаном перелива деаэратора;
управление двумя насосами конденсатной емкости;
двухпозиционное управление клапаном перелива конденсатной емкости;
каскадное управление по массовому расходу пара;
каскадное управление по давлению в общем паровом коллекторе и мощности котлов;
двухпозиционное управление клапаном охладителя дренажа.
