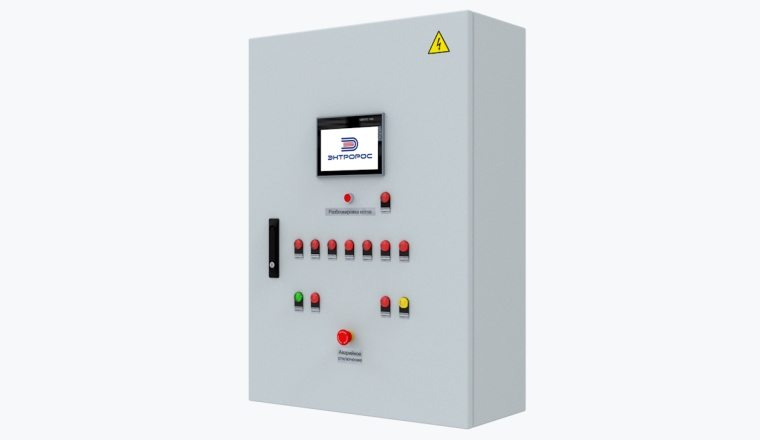

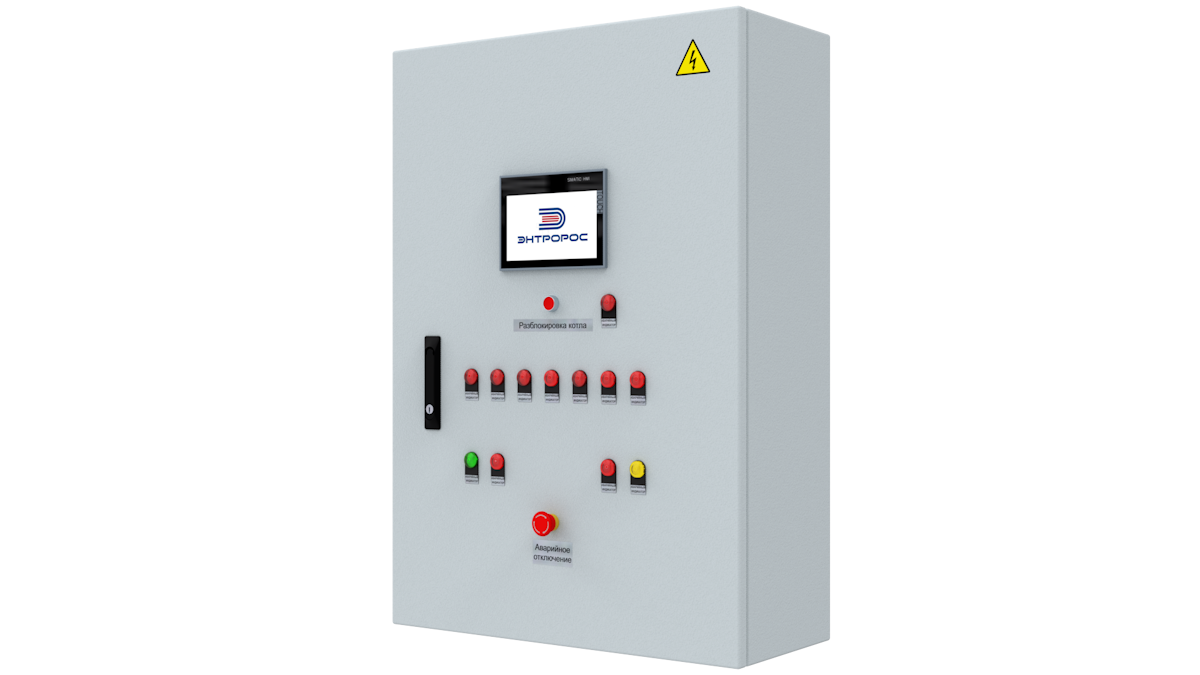

ЭНТРОМАТИК ЕВС1500

Система управления ЭНТРОМАТИК EBC1500 предназначена для управления котлом, а также для защиты котла при возникновении критических значений давления, температуры (при работе с пароперегревателем) и уровнем воды в котле. ЭНТРОМАТИК EBC1500 приспособлена для подключения различных систем контроля и авариных переключателей уровня котла (ebc-hl-relay-v или ebc-hl-relay-g) с помощью универсальных клемм подключений. ЭНТРОМАТИК EBC1500 может управлять пароперегревателем и экономайзером. ЭНТРОМАТИК EBC1500 может работать в составе комплекса каскадного регулирования с использованием СУ ESC1501. Система обладает расширенным функционалом для работы с линиями подачи пара, а также возможностью контроля и диспетчеризации положения всех исполнительных механизмов.

Руководство по эксплуатации

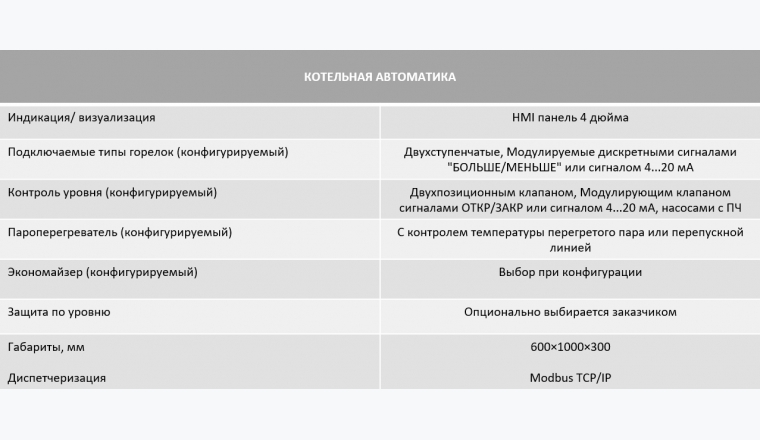

Котельная автоматика

Подключаемые типы горелок (конфигурируемый)	Двухступенчатые, Модулируемые дискретными сигналами "БОЛЬШЕ/МЕНЬШЕ" или сигналом 4...20 мА
Контроль уровня (конфигурируемый)	Двухпозиционным клапаном, Моделирующим клапаном сигналами ОТКР/ЗАКР или сигналом 4...20 мА, насосами с ПЧ
Пароперегреватель (конфигурируемый)	С контролем температуры перегретого пара или перепускной линией
Экономайзер (конфигурируемый)	Выбор при конфигурации
Индикация/визуализация	HMI панель 4 дюйма
Защита по уровню	Опционально выбирается заказчиком
Диспетчеризация	Modbus TCP/IP
Габариты	600x1000x300

Описание

Система управления ЭНТРОМАТИК EBC1500 является программно-аппаратным комплексом, построенным на базе релейной логики (Цепь безопасности) и программируемого логического контроллера (ПЛК) с использованием, в качестве процессорного модуля, CPU 1510SP-1 PN (6ES7510-1DJ01-0AB0).

В ПЛК установлено прикладное программное обеспечения (ПО) разработанное ООО ЭНТРОРОС, которое обеспечивает сбор и обработку всех данных заведенных в ПЛК, на основе которых построены алгоритмы работы ПКА.

Функциональность ПО основана на принципе выработки управляющего воздействия, как реакции на события, приводящие к изменению состояния технологического процесса.

Основными задачами
ЭНТРОМАТИК EBC1500 являются:

контроль и управление исполнительными механизмами парового котла;
визуализация технологических процессов с помощью устройств ввода / вывода информации;
контроль и поддержание заданного давления пара;
контроль и поддержание заданного уровня котла;
контроль и поддержание температуры после пароперегревателя (опционально)
обработка, систематизация и ведение журнала технологической информации.
диспетчеризация всех возможных ИМ если они обеспечены концевыми положениями.

Для реализации данных задач в ЭНТРОМАТИК EBC1500 предусмотрено:

управление парозапорным клапаном котла согласно алгоритмам управления, с параметрами, заданными оператором;
поддержание давления пара парового котла с помощью модулируемой горелки по программе регулирования, с параметрами, заданными оператором;
управление насосами подпитки котла в соответствии алгоритмом;
управление клапаном периодической продувки;
управление клапаном солесодержания;
поддержание заданного уровня парового котла (подпитка);
поддержание заданной температуры пара в пароперегревателе;
визуализация и отображение процессов регулирования с выводом параметров на панель оператора и на уровень диспетчерского управления;
визуализация системы сообщений и ведение журнала всех событий.
